Jakowlew Jak-9
\
\
Jakowlew Jak-9

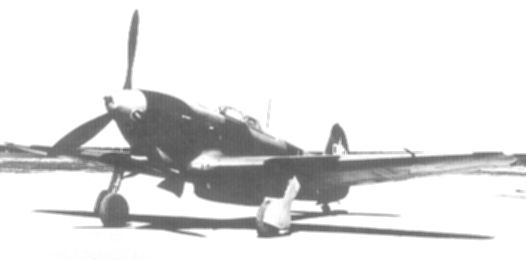

Jeden z pierwszych Jaków-9
, Źródło: Robert BOCK, "Jak-7, Jak-9", AJ-Press, Warszawa 1999
Rosyjski samolot myśliwski opracowany w biurze konstrukcyjnym Aleksandra
Jakowlewa w 1943 roku.
Konstrukcja samolotu wywodziła się z samolotu Jak-7DI, który był przedprototypem
Jaka-9.W stosunku do Jaka-7, Jak-9 miał zwiększony zasięg, obniżony tył kadłuba
za kabiną, oraz zredukowane uzbrojenie do jednego działka kalibru SzWak i jednego
kadłubowego km-u UBS.
Sam samolot był oceniany przez pilotów z jednostek bojowych dość wysoko i dość
często określano go jako równorzędnego przeciwnika Messerschmitta Bf-109F.
Niestety słaba jakość wykonawstwa w początkowych seriach samolotów powodowała m.in.
rozklejanie się sklejki w poszyciu skrzydeł.
W Ludowym Wojsku Polskim używano w okresie kwiecień 1944 - czerwiec 1944 1 egzemplarza samolotu tego typu.
Samolot Jakowlew Jak-9 był jednosilnikowym dolnopłatem o konstrukcji mieszanej.
Kadłub drewniany składał się ze spawanej kratownicy stalowej pokrytej blachą
duralową (w części przedniej i środkowej), oraz sklejką krytą płótnem
(z tyłu kadłuba).
Skrzydła drewniane z dźwigarem duralowym, kryte sklejką. Lotki metalowe.
Usterzenie drewniane poziome kryte sklejką i płótnem.
Powierzchnie sterowe kryte blachą duralową.
Podwozie klasyczne chowane w locie.
Uzbrojenie samolotu stanowił jeden 12,7 mm karabin maszynowy UBS (zamontowany z
lewej strony kadłuba) i jedno 20 mm działko SzWak (strzelające przez wał śmigła).
Załogę samolotu Jakowlew Jak-9 stanowił pilot.
Silnik |
M-105PF (rzędowy, chłodzony cieczą) |
Moc [KM] |
1180 |
Rozpiętość [m] |
9,74 |
Długość [m] |
8,66 |
Powierzchnia nośna [mkw] |
17,15 |
Masa własna [kg] |
2277 |
|
Masa całkowita [kg] |
2873 |
Obciąż. pow. nośnej [kg/mkw] |
167 |
Obciążenie mocy [kg/KM] |
2,43 |
Prędkość maks. [km/h] |
599 |
Prędkość wznosz. [m/s] |
16,34 |
Pułap [m] |
11 100 |
Zasięg [km] |
875 |
Źródła:
-
Andrzej GLASS "Polskie skrzydła", Interpress, Warszawa 1984
-
Andrzej MORGAŁA,
Biblioteczka Skrzydlatej Polski nr 4 "Samoloty myśliwskie w lotnictwie polskim",
WKiŁ, Warszawa 1979
-
Izydor KOLIŃSKI, "Lotnictwo Polski Ludowej 1944-47", WMON, Warszawa 1987
-
Robert BOCK, "Jak-7, Jak-9", AJ-Press, Warszawa 1999
-
Ryszard KACZKOWSKI, "TBiU nr 25 Samolot myśliwski Jak-9", WMON, Warszawa 1973
-
Tadeusz KRÓLIKIEWICZ, "Polski samolot i barwa", WMON, Warszawa 1990
-
Witold SZEWCZYK, Biblioteczka Skrzydlatej Polski "Samoloty na których latali Polacy", WKiŁ, Warszawa 1988
|
|
|
|
|
|
|
